Kelebek vananın çekirdek yapısı nedir?

Bir yapının temel yapısını oluşturan bileşenler nelerdir?kelebek vana?

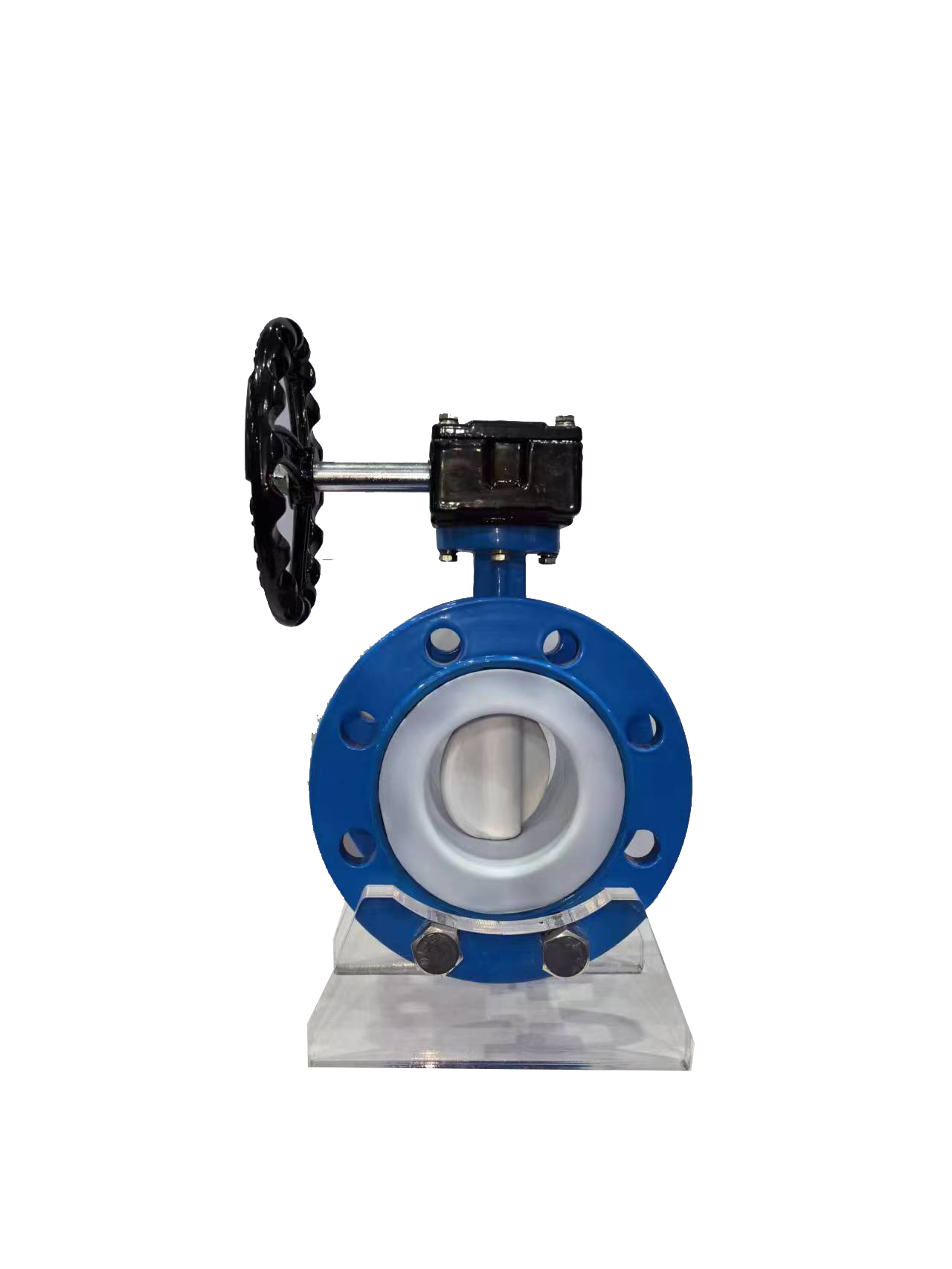

Bir çekirdeğin yapısıkelebek vanaesas olarak bir valf gövdesi, bir valf gövdesi, bir kelebek plaka ve bir sızdırmazlık bileşeni içerir. Valf gövdesi genellikle orta düzeyde akış direncini azaltmak için pürüzsüz iç duvarlara sahip düz silindirik bir yapıdır; Valf gövdesi, torkun iletilmesinden ve kelebek plakanın dönmesini sağlamaktan sorumlu olan tahrik cihazına ve kelebek plakaya bağlıdır; Kelebek plaka, valf gövdesinin ekseni (0°~90°) etrafında dönerek akışı ayarlayan bir açma ve kapama bileşenidir ve şekli akış kapasitesini doğrudan etkiler; Sızdırmazlık bileşeni, ortamın uyumluluğunu ve sızdırmazlık performansını doğrudan etkileyen bir valf yuvası ve sızdırmazlık malzemesinden oluşur.

önemli ayrıntıları nelerdirkelebek vanaplaka tasarımı?

Kelebek vanaların temel bileşeni olan kelebek plakaların tasarımı, akış özelliklerini ve sızdırmazlık performansını doğrudan etkiler. Standart aerodinamik kelebek plakanın, sıvı direncini azaltabilen yay şeklinde bir kenarı vardır, ancak eğrilik yarıçapının boru hattının çapına uyması gerekir, aksi takdirde girdaplar oluşturmak kolaydır; Eksantrik kelebek plakalar (tek eksantrik, çift eksantrik ve üçlü eksantrik gibi), sıfır sızıntı ve yüksek sıcaklık ve basınç direnci elde etmek için ek bir eğim açısı ekleyen üçlü eksantrik kelebek plaka ile valf gövdesinin merkezini dengeleyerek sızdırmazlık yüzeyi aşınmasını azaltır; Düzensiz kelebek plaka, partikül tıkanmasını önlemek amacıyla partikül içeren ortamlara yönelik kılavuz çubuklarla tasarlanmıştır.

Kelebek vanaların sızdırmazlık bileşeni performansı nasıl etkiler?

Sızdırmazlık bileşeni, kelebek vanalarda orta düzeyde kesme ve akış düzenlemesi sağlamanın anahtarıdır. Valf yuvası malzemesinin, iyi yağ direncine sahip ancak düşük sıcaklıklarda kolay sertleşen nitril kauçuk (NBR) ve güçlü korozyon direncine sahip ancak yüksek maliyetli floro kauçuk (FKM) gibi ortamın özelliklerine göre seçilmesi gerekir; Karşılıklı sürtünmeden kaynaklanan sızıntıyı önlemek için metal valf yuvasının kelebek plaka malzemesinin sertlik farkına uyması gerekir. Ayrıca sızdırmazlık basıncı oranının da hassas bir şekilde kontrol edilmesi gerekir. Çok yüksekse, valf yuvasının deformasyonuna neden olur ve çok düşükse sıkı oturmaz, bu da doğrudan sızdırmazlık etkisini etkiler.
