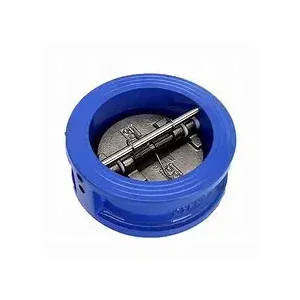

Dökme Demir Kelebek Çek Valfı

Dökme demir kelebek çek valfımızın gofret tipi bağlantısı kurulumu kolaylaştırır. İki flanş arasında sıkı bir şekilde kenetlenebilir, çok fazla kurulum alanı tasarrufu sağlar ve uzay kısıtlı boru hattı düzeni senaryoları için çok uygundur.

Yapı ve çalışma prensibi

(İ) Yapısal tasarım

Dökme demir gofret kontrol valfi esas olarak valf gövdesi, valf diski, valf gövdesi, yay (bazı modellerle donatılmış) gibi çekirdek parçalardan oluşur. Valf gövdesi dökme demir içine dökülür, tüm valf için katı destek ve kararlı yapısal temel sağlar. Valf diski, kontrol işlevini elde etmek için anahtar bir bileşendir. Şekli ve yapısal tasarımı farklı çalışma koşullarına göre değişir. Ortak formlar arasında tek disk ve çift disk bulunur. Valf gövdesi, valf diskini bağlamak ve valf diskinin açma ve kapanma sırasında doğru ve sorunsuz bir şekilde hareket etmesini sağlamak için hareket yörüngesini yönlendirmek için kullanılır. Bazı kontrol valfleri yaylarla donatılmıştır. Yayın işlevi, valf diskinin kapanmasına, kapanırken sızdırmazlığı artırmasına ve su çekiçinin oluşumunu bir dereceye kadar azaltmasına yardımcı olmaktır.

(İi) Çalışma mekanizması

Ortam normal yönde aktığında, ortam tarafından üretilen basınç, valf diskini kendi yerçekiminin ve olası yay direncinin üstesinden gelmek için itecektir, böylece valf diski valf gövdesi veya pim mili etrafında döner. Şu anda, ortam valften düzgün bir şekilde geçebilir ve tüm boru hattı sistemi normal bir akış durumundadır. Ortam geri akma eğilimi olduğunda, ortamın geri akışıyla üretilen ters basınç ve valf diskinin kendisinin yerçekimi, valf diskinin hızlı bir şekilde ters yönde dönmesine ve valf koltuğuna sıkıca sığmasına neden olur, böylece ortamın geri akışını önleyerek, boru hattı sistemindeki ortamın her zaman tek bir akış sürdürmesini sağlar.
